灌浆技术
发布时间：
2023-05-26 15:23
来源：
一、灌浆材料
灌浆材料可分为两大类,一类是用固体颗粒的灌浆材料(如水泥、貉土或膨润土、砂等)制成的浆液;另一类是用化学灌浆材料(如硅酸盐、环氧树脂、聚氨酷、丙凝等)制成的浆液。水利水电工程中大量常用的浆液主要有水泥浆、水泥黏土浆、年土浆、水泥黏土砂浆等。
二、灌浆方式

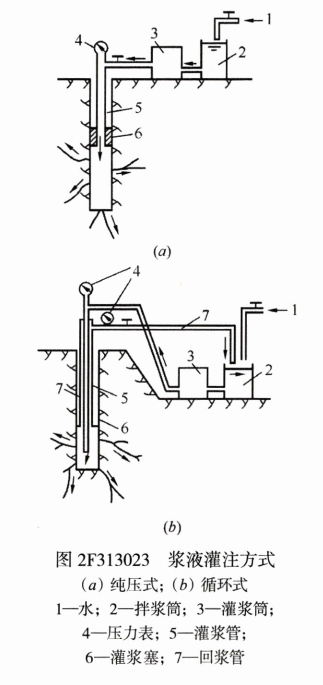

(1)接浆液的灌注流动方式,分为纯压式[如图2F313023 (α)所示]和循环式[如图2F313023 (6)所示]
(1）压式是一次把浆液压人钻孔中,扩散到地基缝隙中,灌注过程中,浆液单向从灌浆机向钻孔流动的一种灌浆方式。
②循环式是灌浆时浆液进人钻孔,一部分被压人地基缝隙中,另一部分由回浆管路返回拌浆筒中的一种灌浆方式。
( 2 )接灌浆孔中灌浆程序,分为一次灌浆和分段灌浆。
①一次灌浆是将孔一次钻完,全孔段一次灌浆。在灌 浆深度不大,孔内岩性基本不变,裂隙不大而岩层又比较坚固等情况下可采用该方法。
②分段灌浆是将灌浆孔划分为几段,采用自下而上或自上而下的方式进行灌浆。适用于灌浆孔深度较大,孔内岩性又有一定变化而裂隙又大的情况。此外,裂隙大且吸浆量大、灌浆泵不易达到冲洗和灌浆所需的压力等情况下
也可采用该方瀑。
三、灌浆工艺与技术要求
1.固结灌浆
灌浆工艺
(1)施工程序。固结灌浆施工程序依次是钻孔、压水试验、灌浆(分序施工)、封孔和质量检查等。
( 2 )钻孔的布置。
钻孔的布置有规则布孔和随机布孔两种。规则布孔形式有正方形布孔和梅花形布孔;随机布孔形式为梅花形布孔。
( 3 )压水试验。
灌浆前进行简易压水试验,采用单点法,试验孔数一般不宜少于总孔数的5%。
(4)灌浆(分序施工)。灌浆分序施工,应严格把握变浆标准及灌浆结柬标准。
(5 )封孔。封孔采用“置换和压力灌浆封孔法” ,先将孔内余浆置换成浓浆,再将灌浆塞塞在孔日,进行压力灌浆封孔。
( 6)质量检查。灌浆施工中应进行压水试验检查、测试孔检查及对灌浆孔、检查孔的封孔质量抽样检查,以保证灌浆施工质量。墓础固结灌浆完成后,应当进行灌浆质量和固结效果的检查。不符合要求的,可通过加密钻孔,补充进行灌浆,以达到要求。
主耍技术要求
( 1 )固结灌浆孔应接分序加密,浆液应按先稀后浓的原则进行。
( 2 )固结灌浆压力一般控制在0.3-0.5MPao
施工顺序
有盖重的坝基固结灌浆应在混凝土达到要求强度后进行。基础灌浆宜按照先固结、后唯幕的顺序进行。水工隧洞中的灌浆宜按照先回填灌浆、后固结灌浆、再接缝灌浆的顺序进行。
主要参数
惟幕灌浆主要参数有防渗标准、深度、厚度、灌浆孔排数和灌浆压力等。
技术要求
( 1 )浆液浓度的控制。灌浆过程中,必须根据吸浆量的变化情况,适时调整浆液的浓度。开始时用最稀一级浆液,在灌人一定的浆重后若吸浆量没有明显减少时,即改为用浓一级的浆液进行灌注,如此下去,逐级变浓直到结束。
( 2)灌浆压力的控制。灌浆尽可能采用比较高的压力,但应控制在合理范围内。灌浆压力的大小与孔深、岩层性质和灌浆段上有无压重等因素有关,应通过试验来确定,并在灌浆施工中进一步检验和调整。
(3)回填封孔。回填材料多用水泥浆或水泥砂浆。回填封孔有机械回填法和人工回填法。
3.化学灌浆
化学浆液的特性
化学浆液具有藕度低、抗渗性强、稳定性和耐久性好、低毒性等特性。适用于灌注和加固混凝土结构的细微裂隙、基岩的细裂隙和断层破碎带等低渗透性地层,低温、动水状况下可固化,凝结时间可控、凝结过程不受水和空气干扰等情况下的灌浆作业。
化学浆液类别
化学浆液主要有水玻璃类、丙烯酸盐类、聚氨酷类、环氧树脂类、甲基丙烯酸酷类等几种类型。
化学灌浆施工
( 1 )化学灌浆的工序。化学灌浆的工序依次是:钻孔及压水试验,钻孔及裂缝的处理(包括排渣及裂缝干燥处理) ,埋设注浆嘴和回浆嘴以及封闭、注水和灌浆。
( 2 )化学灌浆方法。接浆液的混合方式分单液法灌浆和双液法灌浆两种。单液法是在灌浆前,将浆液的各组成分先混合均匀一次配成,经过气压或泵压压到孔段内。这种方法的浆液配比比较准确,施工较简单,但余浆不久就会聚合,不能再行使用。双液法是将预先已配制的两种浆液分盛在各自的容器内不相混合,然后用气压或泵压接规定比例送浆,使两液在孔日附近的混合器中混合后送到孔段内。两液混合后即起化学作用,聚合时间一到,浆液即固化成聚合体。这种方洼适应性强。
( 3 )化学灌浆压送浆液的方式。由于化学材料配制成的浆液中不存在固体颗粒灌浆材料那样的沉淀问题,故化学灌浆都采用纯压式灌浆。化学灌浆压送浆液的方式有两种:
一是气压法(即用压缩空气压送浆液);
二是泵压法(即用灌浆泵压送浆液)。
