一些常见的混凝土结构裂缝特点及处理方法
发布时间：
2022-07-12 08:21
来源：
钢筋混凝土结构和结构件无论是现浇还是预制，常见裂缝的特征和成因根据其结构类型、受力特点、环境和用途会有很大的不同。为了便于分析，简要介绍了建筑中一些常见混凝土结构裂缝的特点、成因及处理方法。
一、钢筋混凝土梁

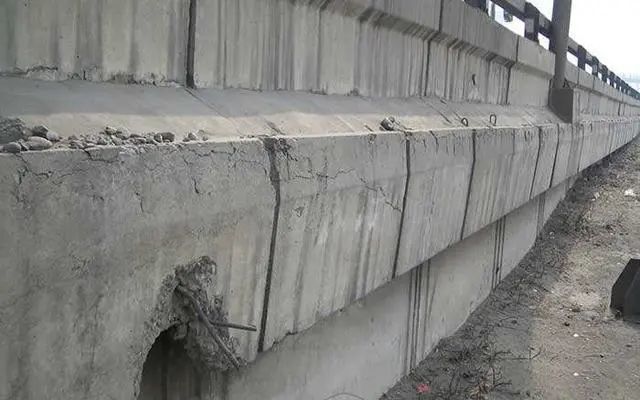

(1)钢筋混凝土梁侧面的竖向裂缝和水平裂缝
这种裂缝是拆模后逐渐产生的，其特点如下:水纹龟裂缝:这种裂缝多出现在梁的上下边缘，沿梁的整个长度分布不均匀，裂缝较浅，最大时达到箍筋表面；垂直裂缝:该裂缝沿梁的长度方向每隔一段出现一次。如果它的高度严重，会达到整个梁段。有时形状中间宽两头窄，深浅不一，一般在20mm左右，靠近主筋。
这种裂缝产生的原因通常是:水痕裂缝主要是由于模板过于干燥而不潮湿，特别是使用不潮湿的木模板时，更容易产生这种裂缝；竖向裂缝主要是混凝土养护浇水太少造成的，特别是拆模时没有及时浇水或天气炎热，在太阳暴晒的情况下容易产生类似的裂缝，是混凝土塑性收缩和干缩裂缝造成的。预防措施是加强洒水次数和覆盖防暴。
如果水线和垂直裂缝轻微，可以不处理；严重的话可以用环氧水泥填缝修补。如果水纹接缝严重，混凝土强度不高，甚至起皮，则将松散稀疏部分凿除干净，然后用高强水泥砂浆嵌缝。
(2)钢筋混凝土梁主筋裂缝
这种裂缝往往出现在工程投入使用一段时间后。在梁的下侧或底部，裂缝会随着时间的推移而发展。原因是钢筋开始生锈形成的氧化铁膨胀，通常称为“先锈后裂”。
钢筋锈蚀的主要原因是:混凝土保护层太薄；使用含有氯盐的混合物；使用环境中的腐蚀性气体或液体浸入混凝土；模板沿钢筋保护层裂缝过早拆除。

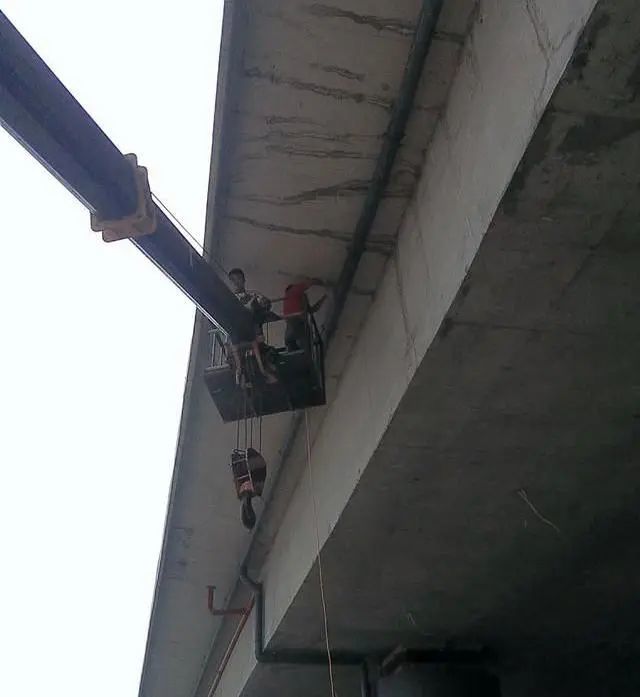

预防措施是:施工时固定好钢筋骨架，提前准确控制主筋下保护层厚度；掺外加剂前进行适应性分析试配；在外部条件允许的情况下，对混凝土构件进行防腐处理；模板的拆除必须根据施工规范的要求和同强度构件的养护试块的抗压值确定。这种裂缝会降低钢筋与混凝土的粘结力，严重时会危及结构的安全使用功能。因此，必须小心处理填缝或加固。先将接缝加宽，再用环氧水泥嵌缝，然后采取外包钢筋、外包钢筋混凝土套筒、拉杆表面加应力水、粘贴钢板加固等加固措施。
(3)钢筋混凝土梁的竖向裂缝或斜向裂缝
这种裂缝多出现在施工阶段，使用时也会出现，属于荷载作用下的裂缝。竖向裂缝多出现在梁的中部，主要是由于正截面的抗裂性和抗弯强度不足；斜平面裂缝多发生在梁的两端，因为斜截面的抗裂抗剪强度不足。
如果判断两种裂缝是由设计引起的，主要是由于截面尺寸选择不当，正截面受拉钢筋较小，斜截面横向钢筋配置较少；如施工质量控制，即混凝土实际强度达不到设计强度，受拉主筋保护层过大移位或少放，横向钢筋较少，施工荷载过大；如果是使用造成的，主要是超负荷。
(4)集中荷载作用下钢筋混凝土梁的裂缝
这种裂缝经常出现在主次梁结构体系中。其特征是在次梁与主梁连接处，次梁下部两侧出现斜裂缝，这是由于荷载过大造成的。主要原因有:混凝土强度太低，钢筋或吊杆配置不够，吊杆移位。
预防措施是:按施工图纸和设计规范要求配置横向钢筋，施工时保证混凝土质量符合要求，保证钢筋保护层准确，不移位。这样的裂缝需要加固，简单的处理方法就是采用粘贴钢板的加固方法。
(5)钢筋混凝土连续梁的裂缝
这种裂缝多发生在连续梁支座负弯矩处，主要原因是:负弯矩筋数量不足，位置偏移。可以通过粘贴钢板、包裹钢筋、包裹钢筋混凝土等方式进行加固。
(6)钢筋混凝土梁两端的裂缝
这种裂缝在工程投入使用后经常出现，其特点是裂缝呈斜缝状分布在主梁两端，其形状为上端大下端小。
产生这种裂缝的主要原因是:梁两端约束力强，如薄腹梁两端上部刚性天窗框架。由于天窗钢架与薄腹板梁两端的预埋件焊接牢固，当薄腹板梁在荷载作用下发生变形时，会在梁的两端产生弯矩和剪力，导致梁端出现裂缝。
预防措施是在梁端设计时考虑配置一定数量的结构钢筋。出现裂缝时，可以通过粘贴钢板进行加固。
(7)钢筋混凝土框架梁、圈梁、基础梁裂缝
这些裂缝多为斜缝，多发生在梁跨中部，也有发生在梁端，且多贯穿整个梁截面。
裂缝产生的主要原因是:地基不均匀沉降，所以裂缝的方向与地基不均匀沉降的方向一致。处理裂缝首先要找出地基下沉的原因，采取有效措施制止地基下沉，然后对混凝土梁进行加固。加固方法是简单的涂铟钢或粘贴钢板的方法。
二、钢筋混凝土柱
(1)柱沿配筋方向出现裂缝
这些裂缝大多是在使用过程中逐渐出现的，是沿着柱的纵向主筋出现的裂缝。裂缝的长度和宽度有随时间增加的趋势，深度一般达到主筋位置。这些裂缝大多属于钢筋的腐蚀和膨胀。裂缝产生的原因和预防措施与上述钢筋混凝土沿主筋裂缝类似。
(2)钢筋混凝土柱的水平裂缝和水纹裂缝
一般这种裂缝只有在拆模时或拆模后才能发现。其特点是水状裂缝多沿柱的四角出现，呈不规则裂缝；严重时，沿柱高每隔一段距离(300-1200毫米)出现一条横向裂缝，裂缝宽度不一。轻的可以用肉眼仔细看，重的有2-3mm，深度大多小于30mm。这些裂缝属于干得太快的塑性收缩和干缩裂缝。
原因：模板过于干燥，天气炎热没有采取保护措施，覆盖保湿工作差。预防措施是对模板充分浇水，加强覆盖保湿保护。
处理方法：混凝土强度等级能满足结构需要，裂缝应变成凿孔，并用高强度水泥砂浆或环氧砂浆封堵；若混凝土强度等级达不到设计要求，除进行灌缝处理外，还应采用外包钢筋或混凝土外套的方法对柱进行加固。
(3)钢筋混凝土柱的纵向劈裂裂缝
这种裂缝可能发生在施工阶段，也可能发生在使用阶段。其特点是在柱中间纵向劈裂，有时在柱端，有时在柱尾。混凝土强度低；施工和使用过程中过载。这种裂缝是荷载作用下的应力裂缝，危及结构的安全。发现后应立即加固。
一般的处理方法：如果劈裂较轻，就用外包钢或预应力撑杆加固；如果开裂严重，应采用包裹钢筋混凝土套管的方式进行加固。
(4)钢筋混凝土柱中的X形裂缝
这种裂缝出现在地震后或柱子受到剧烈冲击后，属于剧烈振动引起的剪切型裂缝。其裂缝危及结构的使用安全，认真检查裂缝的严重程度，采取包裹钢筋或钢筋混凝土套筒的方法，加强柱的竖向承载力。
(5)钢筋混凝土柱一侧的水平裂缝
这种裂缝产生于偏心受压柱，属于荷载应力引起的裂缝。
主要原因：荷载值过大超过设计值；混凝土强度低；钢筋直径太小，数量不足。这种裂缝会危及结构的安全使用，需要采取加固措施，如粘贴钢板、包裹型钢、包裹钢筋混凝土进行加固等。
钢筋混凝土梁裂缝,竖向裂缝,水平裂缝,钢筋混凝土柱裂缝,X形裂缝,斜向裂缝
